Цилиндро-червячный мотор-редуктор сочетает в себе лучшие качества червячных редукторов и преимущества, которые дает цилиндрическая передача. Данный электрический привод эффективен для работы в режиме средней нагрузки в системе с показателями мощности до 2000 Вт. Отлично подходит для выполнения задач одно- и двухступенчатых червячных редукторов, когда требуется работа в большом диапазоне передаточных отношений и высокий показатель эффективности (КПД).
iN | n1 | n2 | ЦЧ2-40/63 | ЦЧ2-40/80 | ||||
Р1 | Т2 | η | Р1 | Т2 | η | |||
мин-1 | кВт | Н.м | кВт | Н.м | ||||
125 (2х8х8) | 1500 | 12 | 0,4 | 241 | 0,71 | 0,7 | 433 | 0,73 |
1000 | 8 | 0,3 | 246 | 0,7 | 0,5 | 451 | 0,72 | |
750 | 6 | 0,2 | 250 | 0,69 | 0,4 | 459 | 0,71 | |
160 (2,5х8х8) | 1500 | 9,38 | 0,3 | 245 | 0,71 | 0,6 | 445 | 0,73 |
1000 | 6,25 | 0,2 | 249 | 0,7 | 0,4 | 457 | 0,72 | |
750 | 4,69 | 0,2 | 253 | 0,69 | 0,3 | 462 | 0,71 | |
200 (3,15х8х8) | 1500 | 7,5 | 0,3 | 247 | 0,7 | 0,5 | 453 | 0,72 |
1000 | 5 | 0,2 | 252 | 0,69 | 0,3 | 461 | 0,71 | |
750 | 3,75 | 0,2 | 255 | 0,68 | 0,3 | 465 | 0,7 | |
250 (2х8х16) | 1500 | 6 | 0,2 | 259 | 0,66 | 0,4 | 473 | 0,68 |
1000 | 4 | 0,2 | 263 | 0,65 | 0,3 | 479 | 0,67 | |
750 | 3 | 0,1 | 265 | 0,64 | 0,2 | 483 | 0,66 | |
315 (2,5х8х16) | 1500 | 4,76 | 0,2 | 262 | 0,66 | 0,3 | 477 | 0,68 |
1000 | 3,17 | 0,1 | 265 | 0,65 | 0,2 | 483 | 0,67 | |
750 | 2,38 | 0,1 | 266 | 0,64 | 0,2 | 486 | 0,66 | |
400 (3,15х8х16) | 1500 | 3,75 | 0,2 | 263 | 0,61 | 0,3 | 480 | 0,63 |
1000 | 2,5 | 0,1 | 266 | 0,6 | 0,2 | 485 | 0,62 | |
750 | 1,88 | 0,1 | 267 | 0,59 | 0,2 | 488 | 0,61 | |
500 (2х16х16) | 1500 | 3 | 0,1 | 265 | 0,6 | 0,2 | 483 | 0,61 |
1000 | 2 | 0,1 | 267 | 0,59 | 0,2 | 488 | 0,6 | |
750 | 1,5 | 0,1 | 268 | 0,58 | 0,1 | 490 | 0,59 | |
630 (2,5х16х16) | 1500 | 2,38 | 0,1 | 266 | 0,6 | 0,2 | 486 | 0,61 |
1000 | 1,59 | 0,1 | 268 | 0,59 | 0,1 | 489 | 0,6 | |
750 | 1,19 | 0,1 | 269 | 0,58 | 0,1 | 491 | 0,59 | |
800 (3,15х16х16) | 1500 | 1,88 | 0,1 | 263 | 0,59 | 0,2 | 488 | 0,6 |
1000 | 1,25 | 0,1 | 266 | 0,58 | 0,1 | 491 | 0,59 | |
750 | 0,94 | 0,1 | 267 | 0,56 | 0,1 | 492 | 0,58 | |
1000 (4х16х16) | 1500 | 1,5 | 0,1 | 268 | 0,56 | 0,1 | 490 | 0,57 |
1000 | 1 | 0,1 | 269 | 0,54 | 0,1 | 492 | 0,56 | |
750 | 0,75 | 0,04 | 270 | 0,53 | 0,1 | 493 | 0,54 | |
1250 (2,5х16х31,5) | 1500 | 1,2 | 0,1 | 288 | 0,56 | 0,1 | 509 | 0,57 |
1000 | 0,8 | 0,04 | 291 | 0,54 | 0,1 | 514 | 0,56 | |
750 | 0,6 | 0,03 | 291 | 0,53 | 0,1 | 517 | 0,54 | |
1600 (3,15х6х31,5) | 1500 | 0,94 | 0,1 | 289 | 0,55 | 0,1 | 512 | 0,56 |
1000 | 0,63 | 0,04 | 291 | 0,53 | 0,1 | 516 | 0,55 | |
750 | 0,47 | 0,03 | 293 | 0,52 | 0,1 | 518 | 0,53 | |
2000 (4х16х31,5) | 1500 | 0,75 | 0,1 | 291 | 0,48 | 0,1 | 515 | 0,48 |
1000 | 0,5 | 0,03 | 292 | 0,46 | 0,1 | 517 | 0,46 | |
750 | 0,38 | 0,03 | 293 | 0,45 | 0,04 | 519 | 0,45 | |
2500 (2,5х31,5х31,5) | 1500 | 0,6 | 0,04 | 291 | 0,48 | 0,1 | 517 | 0,48 |
1000 | 0,4 | 0,03 | 293 | 0,46 | 0,1 | 519 | 0,46 | |
750 | 0,3 | 0,02 | 293 | 0,45 | 0,04 | 520 | 0,45 | |
3150 (3,15х31,5х31,5) | 1500 | 0,48 | 0,03 | 293 | 0,48 | 0,1 | 518 | 0,48 |
1000 | 0,32 | 0,02 | 293 | 0,46 | 0,04 | 520 | 0,46 | |
750 | 0,24 | 0,02 | 294 | 0,45 | 0,03 | 521 | 0,45 | |
4000 (4х31,5х31,5) | 1500 | 0,38 | 0,03 | 293 | 0,39 | 0,1 | 519 | 0,4 |
1000 | 0,25 | 0,02 | 294 | 0,37 | 0,04 | 521 | 0,39 | |
750 | 0,19 | 0,02 | 298 | 0,36 | 0,03 | 525 | 0,38 | |
5000 (4х40х31,5) | 1500 | 0,3 | 0,03 | 295 | 0,36 | 0,04 | 521 | 0,38 |
1000 | 0,2 | 0,02 | 298 | 0,36 | 0,03 | 523 | 0,38 | |
750 | 0,15 | 0,01 | 300 | 0,36 | 0,02 | 528 | 0,38 | |
6300 (5х40х31,5) | 1500 | 0,24 | – | – | – | – | – | – |
1000 | 0,16 | – | – | – | – | – | – | |
750 | 0,12 | – | – | – | – | – | – | |
8000 (5х40х40) | 1500 | 0,19 | – | – | – | – | – | – |
1000 | 0,13 | – | – | – | – | – | – | |
750 | 0,09 | – | – | – | – | – | – | |
10000 (5х50х40) | 1500 | 0,15 | – | – | – | – | – | – |
1000 | 0,1 | – | – | – | – | – | – | |
750 | 0,08 | – | – | – | – | – | – | |
12500 (5х50х50) | 1500 | 0,12 | – | – | – | – | – | – |
1000 | 0,08 | – | – | – | – | – | – | |
750 | 0,06 | – | – | – | – | – | – |
Габаритные размеры редуктора на лапах
Типоразмер | аW1 | аW2 | А | А1 | А2 | А3 | В | В1 | В2 | L* | L1* | L2max | L3* | L4 | Н | Н1 | сd | d | 1 | d2 | Еd | вх | dвых |
ЦЧ2-40/63 | 40 | 63 | 220 | 180 | 150 | 45 | 197 | 165 | 125 | 333 | 100 | 502 | 183 | 173 | 232 | 82 | 5 | 13 | 10,5 | 16 | 8 | 16 | 28 |
ЦЧ2-40/80 | 40 | 80 | 260 | 225 | 180 | 50 | 212 | 185 | 140 | 388 | 125 | 527 | 183 | 208 | 267 | 92 | 5 | 15 | 12,5 | 18 | 8 | 16 | 35 |
* Размеры приведены без учёта длины резьбового конца вала исполнения К2. Размеры концов валов и варианты их исполнений – Валы редукторов Ч .

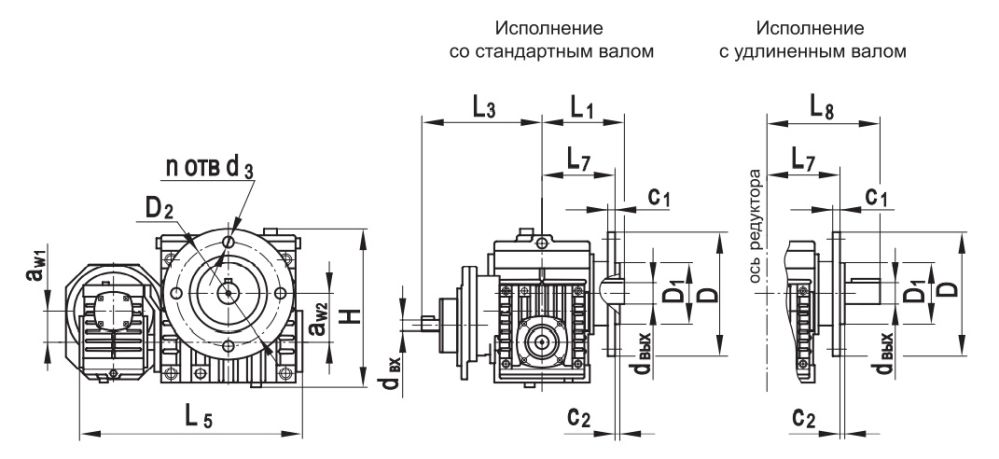

Габаритные размеры редуктора на фланце
Типоразмер | аW1 | аW2 | D | D1 | D2 | H | L1* | L2max | L3* | L5 | L7 | L8*с | 1 | с2 | d3 | dвх | dвых | n |
ЦЧ2Ф-40/63 | 40 | 63 | 205 | 140 | 175 | 200 | 100 | 502 | 183 | 323 | 120 | 166 | 10 | 3,5 | 12 | 16 | 28 | 4 |
ЦЧ2Ф-40/80 | 40 | 80 | 230 | 160 | 200 | 239 | 125 | 527 | 183 | 369 | 130 | 193 | 10 | 5 | 12 | 16 | 35 | 6 |
* Размеры приведены без учёта длины резьбового конца вала исполнения К2. Размеры концов валов и варианты их исполнений – Валы редукторов Ч .
